EMC,產品質量最重要的指標之一,又稱做電磁兼容性,是綜合評定電子產品在電磁場抗干擾能力(EMS)和干擾大小(EMI)的一種能力,但在線束行業,要求線束成品通過EMC測試并不多,蘇州凱佰樂的此項目因?yàn)榻K端客戶在沙特,要求配套的伺服編碼器電纜做成品CE認證,所以安排進行EMC測試,成品電纜EMC測試又是如何進行的呢?相信很多人不太了解,今天就帶大家一起來看下我們是如何做的?

1.準備工作：

1.1委托國內外知名的檢測機構-SGS進行本次摸底測試,地理位置昆山,3M輻射場地,時間3月3號.

1.2測試標準EN 55032 CLASS A,標準是峰值/AVG 50dB以下(本次只測峰值).

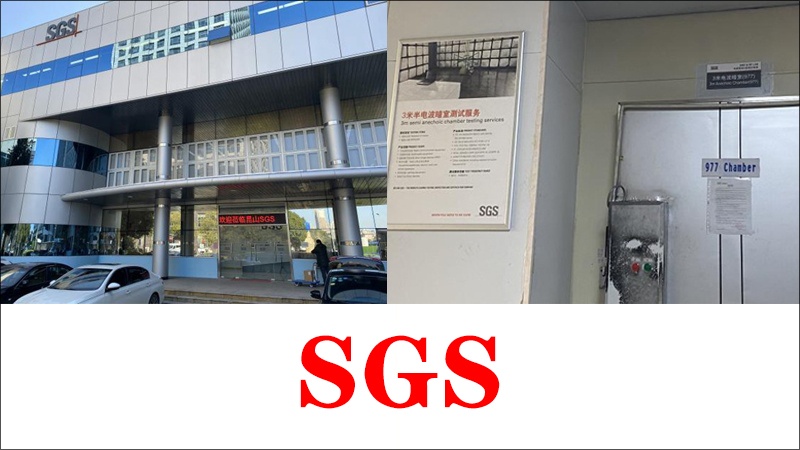

國內外知名的檢測機構-SGS

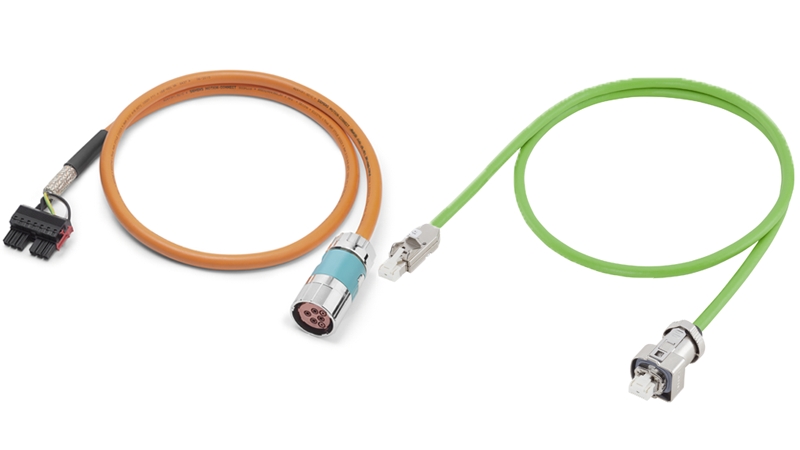

1.3 本次測試樣本為伺服編碼器電纜,型號6FX5002-2DC10-1xx0和6FX5002-5CN36-1xx0,分別準備了自制長度1米和100米,以及西門子原廠線纜各1根.

伺服線束

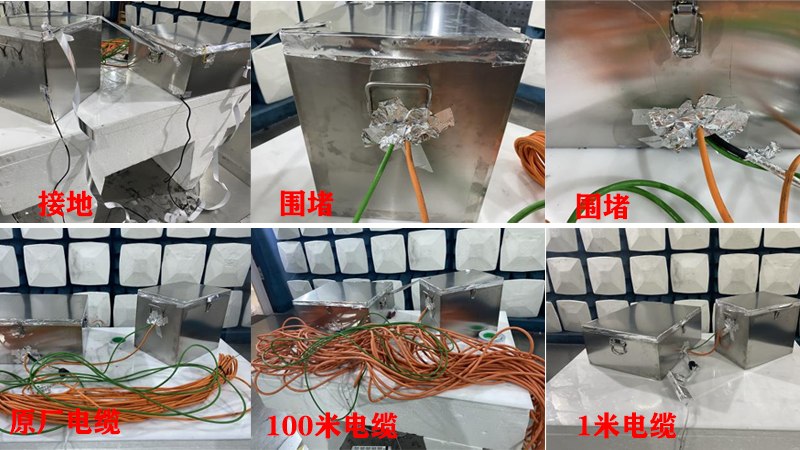

1.4 對兩端的設備(驅動器、電機)采用了金屬箱屏蔽,并分別可靠接地,箱子蓋四周的縫隙圍堵,以確保不會被接收到線纜以外的輻射源.

伺服線束EMC測試

2. 測試數據：

2.1掃描頻段30MHz~1GHz.

2.2 分別掃描水平和垂直,垂直掃描高度2米.

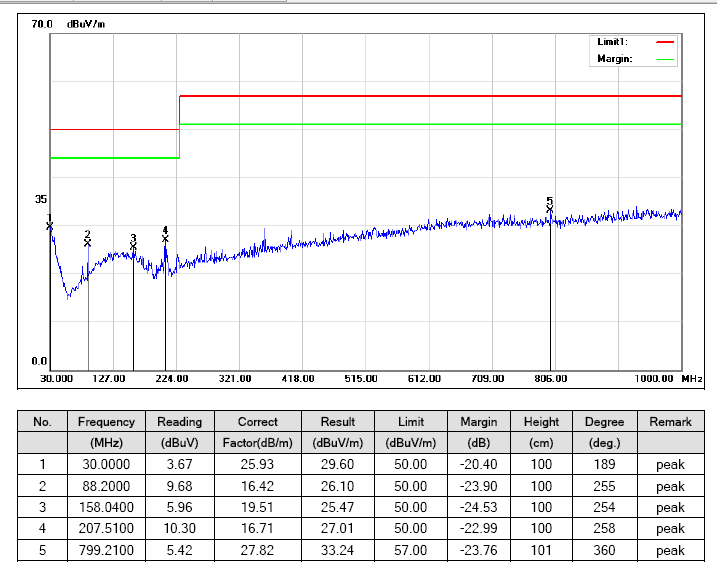

伺服線束EMC測試數據

3.測試結果,

3.1樣本測試通過標準EN 55032 CLASS A,掃描頻段30MHz~1GHz,峰值/AVG 50dB以下要求,滿足客戶要求.
